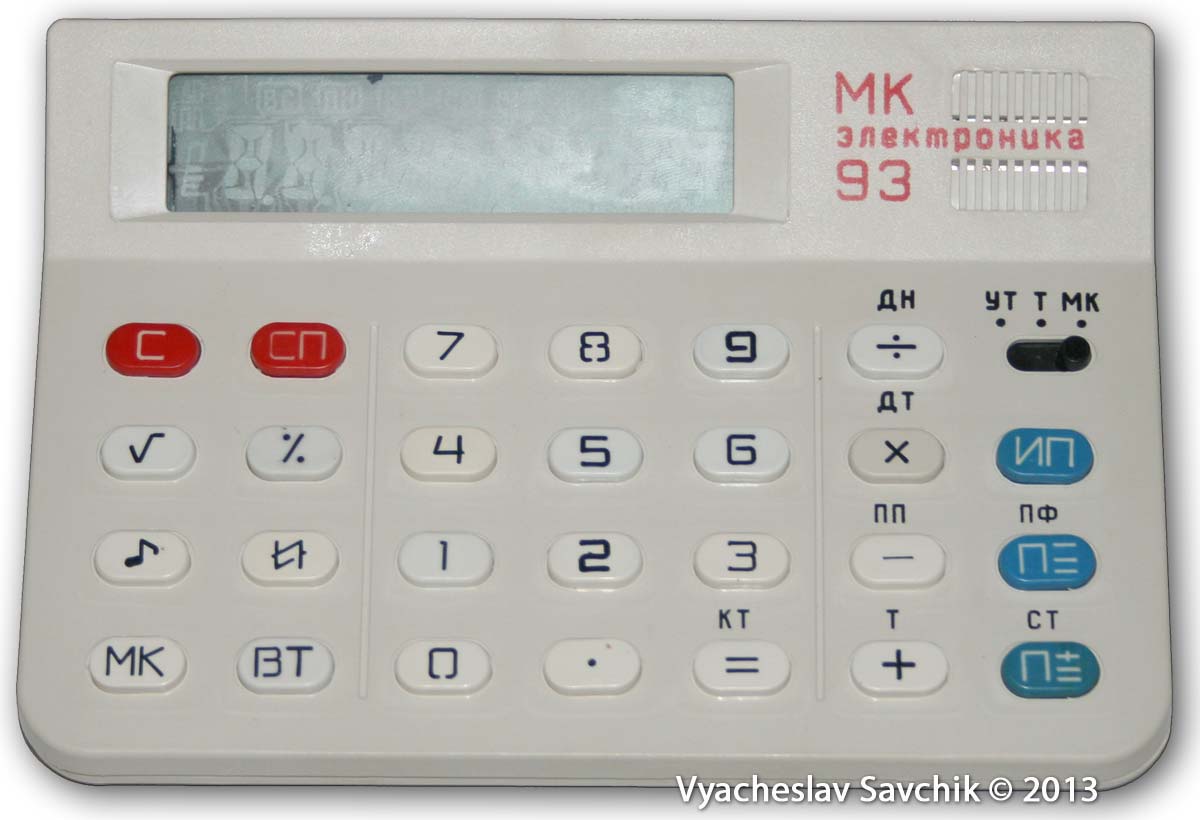

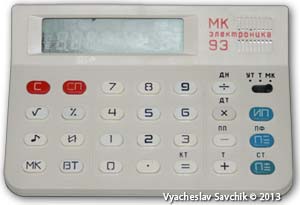

Калькулятор "Электроника МК 93"

Год выпуска: 1991
зав. №2089

8-разрядный микрокалькулятор совмещенный с часами, календарем, секундомером и будильником.
Питание: 2 x МЦ 0,105.

Микрокалькулятор МК 90

Микрокалькулятор "Электроника МК 93" предназначен для выполнения математических расчетов, отсчета даты, дня недели, текущего времени, подачи звуковых сигналов в установленное время и для работы в качестве секундомера.
 Микрокалькулятор автоматически выполняет четыре арифметических действия, извлечение квадратного корня, вычисление процентов, операции с памятью, вычисление обратной величины, коррекцию ошибочно введенного числа.
 Ввод данных и команд в микрокалькулятор осуществляется с помощью клавиатуры. Контроль ввода данных и результатов вычислений производится визуально с помощью 9-знакоместного жидкокристаллического индикатора.
 Микрокалькулятор может находиться в одном из режимов работы, которым соответствуют следующие положения переключателя:

  • "УТ"- установка или коррекция текущего времени, календаря и времени звуковой сигнализации, работа с секундомером,
  • "Т"- отсчет текущего времени. В этом режиме клавиатура блокируется, ввод информации и вычисления не производятся,
  • "МК" - режим выполнения математических расчетов.

На индикаторе отображается весь набор данных, результатов и символов:

  • ВС, ПН, ВТ, СР, ЧТ, ПТ, СБ - индикация дня недели (воскресенье, понедельник, вторник, среда, четверг, пятница, суббота),
  • ДП.ПП- индикация времени суток "до полудня", "после полудня",
  • индикация готовности звуковой сигнализации,
  • СТ, ПФ - индикация остановки секундомера и фиксирования промежуточного временного интервала (промежуточного финиша),
  • П - индикация занятости памяти,
  • Е - индикация переполнения.

Одновременно на индикаторе могут быть отображены только те символы, которые определяют состояние микрокалькулятора в данный момент.

Руководство по эксплуатации (185 КБ)
Схема электрическая принципиальная (162 КБ)
 Источник:  Invariant © Surok
