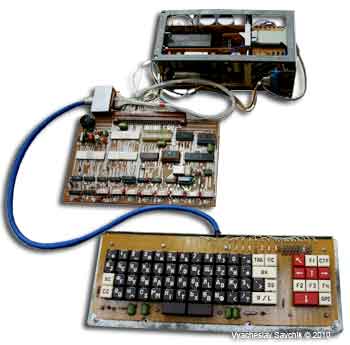

Персональный компьютер "Радио-86РК"

Радио-86РК

  Самодельный 8-разрядный персональный компьютер, схема которого впервые была опубликована в журнале "Радио" № 4-6/1986 г. Авторы статьи — Д. Горшков, Г. Зеленко, Ю. Озеров, С. Попов. Схема Радио 86РК включала всего 29 микросхем, доступных в СССР, таким образом, его мог изготовить практически любой желающий радиолюбитель.
   Основные технические характеристики:

  • Процессор: К580ИК80 — советский аналог i8080, или более совершенный КР580ВМ80А 1,78 МГц.
  • ОЗУ: в оригинальном варианте — 16 КБ на микросхемах DRAM К565РУ3. Также могли применяться К565РУ6 (4116) или отбраковка, «половинки» и «четвертинки» К565РУ5 (4164). Максимальная допустимая память — 32 КБ. Верхняя половина адресного пространства используется для управления внутренними устройствами компьютера (команды ввода-вывода ВМ80 не используются).
  • ПЗУ: 2 КБ — УФПЗУ К573РФ5 (2716).
  • Видеоподсистема: только текстовый режим 25 строк на 64 символа. Применялся «контроллер алфавитно-цифрового терминала» КР580ВГ75 совместно с «контроллером прямого доступа в память» КР580ВТ57 (i8257). Последний также использовался для регенерации динамической памяти.
  • Звук: довольно оригинально в качестве источника звука использовался контакт процессора IE (разрешение прерываний). Поскольку прерывания в компьютере не использовались, он был свободен.
  • Внешние устройства: в качестве устройства для хранения программ применялся бытовой кассетный магнитофон. К одному свободному порту КР580ВВ55 могло подключаться внешнее 8-битное устройство.

Зеленко Г.В., и др. Домашний компьютер - книга по Радио-86РК (2,03 МБ)
Схема электрическая принципиальная (142 КБ)
        Взято с сайта
zxbyte.ru
Радио №№ 4-6 за 1986 (5,16МБ)
