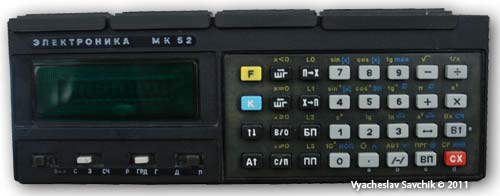

Калькулятор "Электроника МК 52"

Год выпуска: 1991
зав. №581353
Инженерный программируемый микрокалькулятор.
Питание: 4x1,5В или адаптер.

Завод:  Квадр, г. Борзна, Черниговская обл., Украина

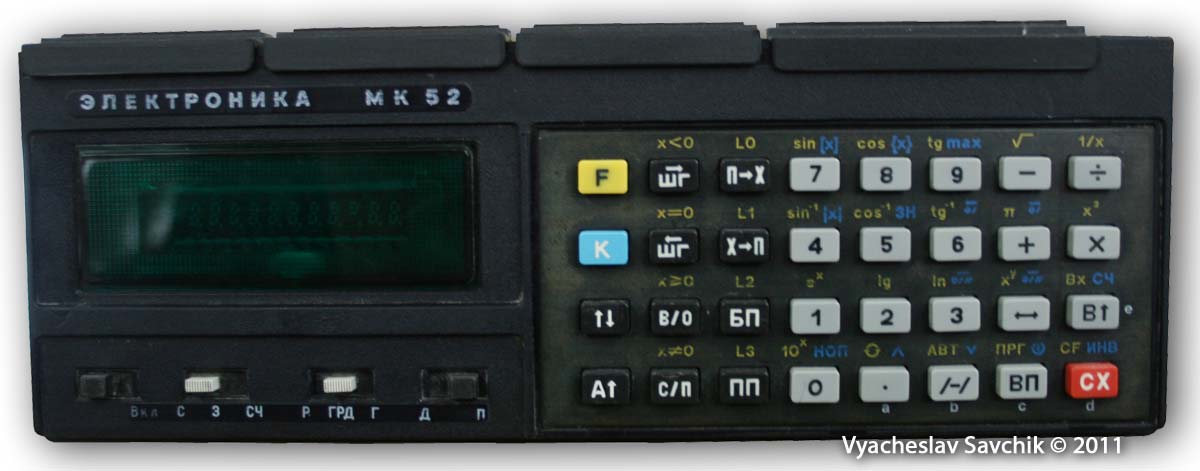

Электроника МК 52

   Обратная польская запись вычислений, прямая и косвенная адресация, 105 шагов программы, 15 регистров памяти, внутренний EEPROM на 512 байт для хранения программы/данных
    Первый советский микрокалькулятор с энергонезависимой памятью (ППЗУ, типа КР1601РР1 объемом 4 Кбит, число циклов перезаписи 10000), обеспечивающей сохранность программ при выключении питания и выполняющий функции буфера при обмене данными с внешними устройствами. Блок этой памяти способен хранить до 512 программных 8-битных слов (или содержимое 72 регистров данных) и обмениваться ими с ОЗУ. Кроме того имеется возможность подключения внешнего ПЗУ — БРП (блок расширения памяти) с игровыми и математическими программами, на котором хранилось несколько десятков программ, образующих библиотеку пользователя (эти программы записываются заводом-изготовителем). Всего производителями выпускалось 4 типа картриджей ПЗУ: БРП-2 «Астро», БРП-3, БРП-4, БРП «Гео» (три из них содержали разнообразные математические функции, БРП-4 — игровые программы). Также в МК 52 имеется еще один разъем расширения, в который можно было подключать внешние устройства с собственными контроллерами, например специальный принтер.
  Микрокалькулятор имеет расширенный набор микропрограмм, в частности, выделение целой и дробной части чисел, нахождение абсолютного и максимального значения чисел, выполнение некоторых логических операций. В то же время калькулятор полностью совместим с моделями второго поколения ("
Электроника Б3-34" и "Электроника МК 54") по системе команд и кодов. В среднем программа, которая займет в МК-52 все 105 шагов программной памяти и 15 регистров, по своим возможностям будет эквивалентна примерно 140—150 шагам и 18 регистрам программы, написанной в системе команд "Электроника Б3-34".

Повторное включение микрокалькулятора допускается не менее чем через 10 с после выключения.

Размеры не более: 212 х 78 х 42, масса не более 0,25 кг.

Руководство по эксплуатации  (1,23 МБ), источник - Invariant © Surok
Схема электрическая принципиальная    (143 МБ) , источник - arbinada.com/pmk
