Год выпуска: 1991
зав. №502754
8-разрядный программируемый калькулятор с возможностями измерения напряжения и контролем за несложными производственными процессами.
Питание: 220 В
Завод:  Элекон, г. Казань, Россия

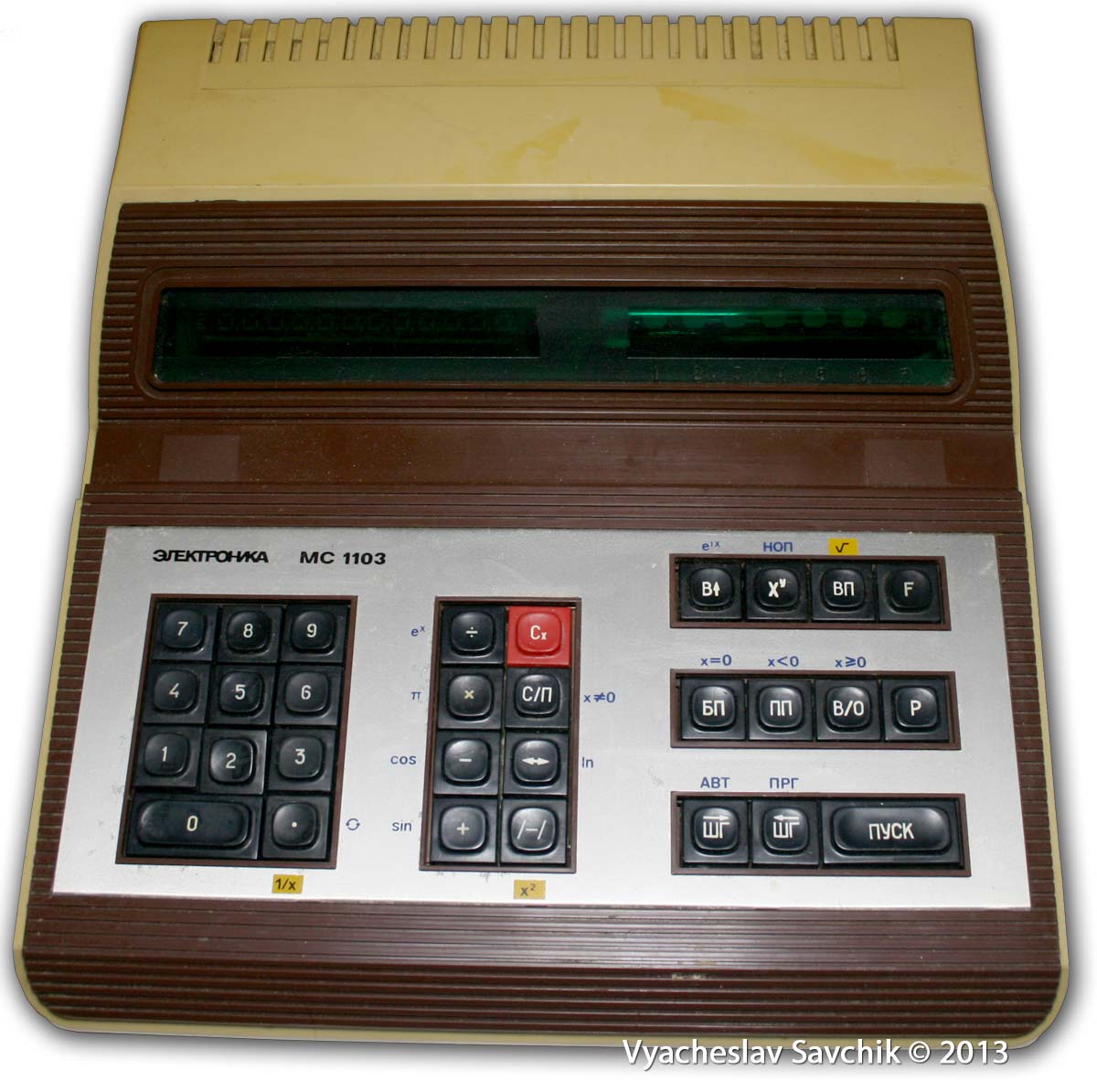

Микрокалькулятор «Электроника МС 1103» предназначен для использования в составе устройств автоматического контроля и управления производственными процессами, автоматизации решения научно-технических и других задач, требующих программирования.
В комплект микрокалькулятора входит аналого-цифровой преобразователь, предназначенный для преобразования электрических непрерывных сигналов в электрические цифровые кодированные сигналы. АЦП может работать как от внешних управляющих сигналов, так и в составе микрокалькулятора.
Калькулятор работает в трех режимах:

• автоматическая работа;
• программирование;
• работа с ВУ.

Информация отображается на 13-разрядном люминесцентном индикаторе (8 разрядов мантиссы, 2 разряда порядка, 2 разряда знака мантиссы и порядка).
Режим "Автоматическая работа".
Производство элементарных арифметических действий, вычисление обратного значения числа, извлечение квадратного корня из числа, возведение числа в квадрат; вычисление синуса, косинуса аргумента, выраженного в радианах; вызов константы пи, вычисление экспоненциальной функции действительной и мнимой переменной; натурального логарифма, показательной и степенной функции и др.

• Количество адресуемых регистров памяти – 8
• Количество стековых регистров памяти – 6
• Количество оперативных регистров памяти – 2

Режим "Программирование".
Объем программной памяти - 66 шагов.
Запись программы производится с помощью клавиатуры кодированным способом. Коды операций приведены в руководстве по эксплуатации.
Режим "Работа с ВУ (внешним устройством)".

• автоматический последовательный асинхронный ввод аналоговой информации от одного-семи ВУ, преобразование аналоговой информации в двоично-десятичный код 8-4-2-1 и запись в соответствующие регистры памяти;
• при наличии внешнего коммутатора, последовательный синхронный или асинхронный ввод и запись в регистры памяти цифровой информации от одного-семи ВУ. Разрядность цифровой информации - три двоично-десятичные тетрады в коде 8 - 4 - 2 - I;
• допусковый контроль принимаемой информации от одного-шести ВУ;
• индикация отклонений принятой информации от допусковых величин на специальном встроенном индикаторе и вывод сигналов отклонений на внешние устройства;
• обработка принятой информации по программе, введенной в программную память микрокалькулятора;

• вывод информации из регистра памяти (в частности, принятой с ВУ) и (или) регистра X на цифропечатающее (ЦПУ) или другие ВУ.

Потребляемая мощность с учетом совмещенного блока 12 Вт.
 Габаритные размеры 320х285х90 мм. Масса с учетом вмещенных блоков питания и АЦП 3 кг.
