  Год выпуска - 1986.  Московский опытный завод контрольных приборов "Контрольприбор"

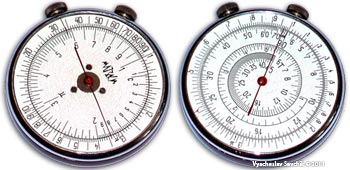

   Круговая логарифмическая линейка КЛ-1 предназначена для выполнения наиболее часто встречающихся в практике математических операций: умножения, деления, комбинированных действии, возведения в квадрат и в куб,извлечения квадратного корня, нахождения тригонометрических функций синуса и тангенса, а также соответствующих обратных тригонометрических функций, вычисления площади круга, подсчета веса деталей круглого сечения.

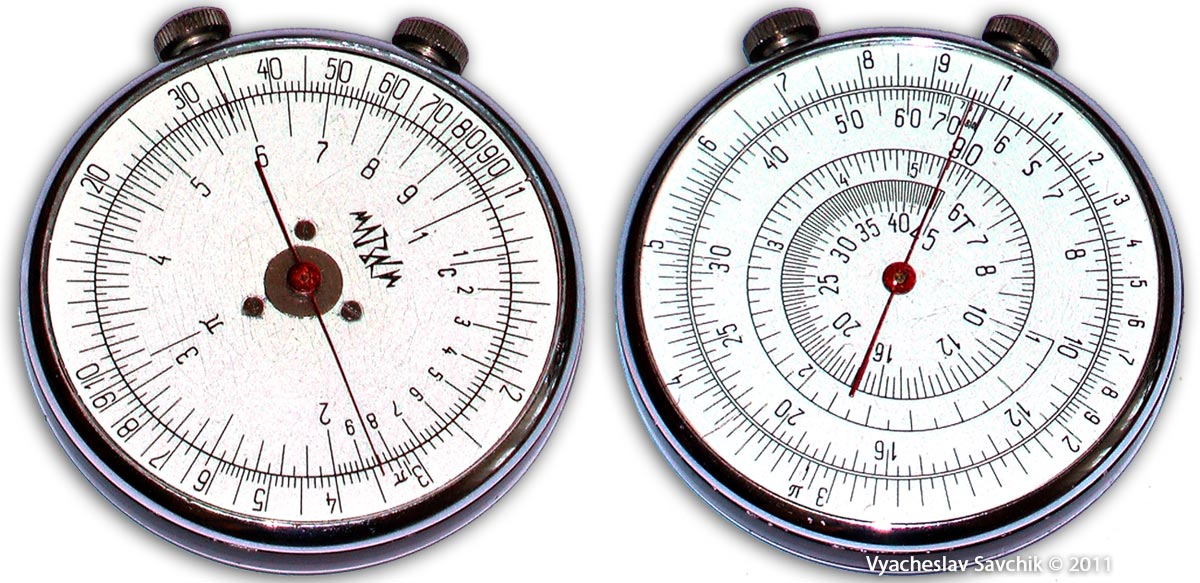

    Логарифмическая линейка состоит из корпуса с двумя головками, двух циферблатов, один из которых вращается при помощи головки с черной точкой, и двух стрелок, которые вращаются при помощи головки с красной точкой. Против головки с черной точкой над подвижным циферблатом имеется неподвижный указатель.
На подвижном циферблате нанесены две шкалы: внутренняя (основная) — счетная и наружная — шкала квадратов чисел.
   На неподвижном циферблате нанесены три шкалы: наружная шкала — счетная, аналогичная внутренняя шкале на неподвижном циферблате, средняя шкала — значений углов для отсчетов их синусов и внутренняя шкала — значений углов для отсчетов их тангенсв.
   О правилах выполнения математических операций на линейке КЛ-1 можно прочитать в руководстве пользователя.

  Ниже круговая логарифмический линейка, с логотипом 50-летия Октябрьской революции, жаль, стрелка потеряна.
